PA (nylon) filament snese mechanické zatížení, které ostatním materiálům pro FDM 3D tisk odolávat nestačí — ozubené kolo vytištěné z nylonu funguje tam, kde by PETG nebo ABS při dlouhodobém mechanickém namáhání selhalo. Tahová pevnost PA6-CF dosahuje typicky 90–120 MPa podle výrobce, orientace vrstev a nastavení tisku, zatímco běžné PETG dosahuje kolem 40 MPa — více než dvojnásobný rozdíl. Za tuto výkonnost ale zaplatíte náročnějším tiskem: nylon je extrémně hygroskopický, zpravidla vyžaduje uzavřenou komoru a tvrzenou ocelovou trysku. Tento průvodce vysvětluje, kdy nylon skutečně stojí za to a jak ho tisknout spolehlivě.
✍️ Adam Kováčik · Specialista na 3D tisk · FilamentyBrno.cz
⚡ Stručná odpověď
PA (nylon) filament je správná volba pro funkční díly s vysokým mechanickým namáháním: ozubená kola, ložiska, klouby, průmyslové přípravky. PA6-CF nabízí pevnost kolem 110 MPa a tepelnou odolnost HDT přes 200 °C. Základní podmínky úspěšného tisku: tvrzená tryska, sušička a zpravidla uzavřená komora.
✅ Kdy zvolit PA (nylon)?
- PA je vhodné, pokud tisknete funkční díly s trvalým mechanickým namáháním (ozubená kola, ložiska, klouby, R/C a dronové části).
- PA je vhodné, pokud díl musí vydržet teploty nad 100 °C a zároveň rázy — PA6-CF HDT může u některých výrobců přesahovat 200 °C.
- PA je vhodné, pokud potřebujete vysokou odolnost vůči olejům, benzínu a mazivům.
- Zvažte PETG nebo ABS, pokud nemáte uzavřenou tiskárnu a sušičku — nylon bez nich bývá u větších dílů velmi problematický.
- Zvažte PC (polykarbonát), pokud potřebujete především tepelnou odolnost bez nároku na pružnost a otěr.
📋 Obsah článku
- Co je PA (nylon) a jaké typy existují
- PA6 vs PA12 — hlavní rozdíly
- Mechanické a tepelné vlastnosti
- Nastavení tiskárny
- Jaký nylon podle tiskárny
- Jak vyladit PA tisk za 30 minut
- Sušení a skladování
- PA vs. PC, ABS, ASA a PETG
- PA vs PETG — kdy se vyplatí připlatit za nylon?
- Použití PA v praxi
- Problémy a řešení
- Ekologie a bezpečnost
- Nylon filamenty skladem
- FAQ
🎯 Pro koho je nylon ideální?
✅ Funkční mechanické díly, ozubená kola a ložiska
✅ Robotika, drony a RC modely
✅ Automobilové díly a průmyslové prototypy
❌ Dekorace a figurky
❌ Začátečníci bez sušičky a komory
👉 Rychlé doporučení podle situace
Začátečník → PETG
Funkční díly bez komory → PA12
Maximální pevnost → PA6-CF
Tepelná zátěž 190+ °C → PAHT-CF
Venkovní díly → ASA
Velké díly z PA → uzavřená komora je téměř nezbytná
PA (nylon) na první pohled
🔥 Vyžaduje vysoké teploty tisku (260–290 °C)
💧 Extrémně nasává vlhkost — sušení před tiskem je nutné
🛠️ Potřebuje pokročilejší tiskárnu s uzavřenou komorou
⚙️ Ideální pro funkční mechanické díly s vysokou zátěží
☑️ Co potřebuji pro tisk nylonu?
☑️ Uzavřenou komoru (pro PA6-CF a PAHT-CF)
☑️ Sušičku filamentu
☑️ Tvrzenou ocelovou trysku (pro CF varianty)
☑️ PVA lepidlo na podložku
☑️ Vzduchotěsné skladování s vysoušečem
Co je PA (polyamid / nylon) a jaké typy existují
PA je zkratka pro polyamid — rodinu semikrystalických polymerů vznikajících polymerací amidových sloučenin (například kaprolaktamu nebo kombinace diaminů a dikarboxylových kyselin). V hovorové řeči se používá název „nylon", který technicky označuje stejnou skupinu polymerů. Pro FDM 3D tisk jsou relevantní tyto varianty:
| Typ | Název | Klíčová vlastnost | Typické použití |
|---|---|---|---|
| PA6 | Nylon 6, polykaprolaktam | Vysoká pevnost, HDT 200+ °C, vyšší hygroskopicita | Průmyslové díly, ozubená kola |
| PA12 | Nylon 12, polylaurolaktam | Nízká hygroskopicita, rozměrová stálost, HDT ~160 °C | Přesné díly, R/C modely, protézy |
| PA11 | Nylon 11, polyamid z obnovitelných zdrojů | Houževnatost, flexibilita, původ z obnovitelných surovin (ricinový olej) | Flexibilní díly, sportovní vybavení |
| PA66 | Nylon 6,6 | Vyšší tepelná odolnost než PA6, tužší | Automotive, elektrické konektory |
| CoPA | Kopolyamid | Kompromis PA6+PA12, snadnější tisk, nižší warping | Obecné technické díly |
| PA6-CF | PA6 + karbonová vlákna (10–20 %) | Vysoká tuhost, pevnost 110+ MPa, abrazivní na trysku | Drony, roboti, průmyslové přípravky |
| PAHT-CF | High Temp PA + karbonová vlákna | HDT 190–200 °C, nejvyšší tepelná odolnost ze všech PA variant | Automotive, motory, průmyslové přípravky |
| PA12-CF | PA12 + karbonová vlákna (15 %) | Nízký warping + tuhost CF, snadnější tisk než PA6-CF | Přesné technické díly s CF výztuží |

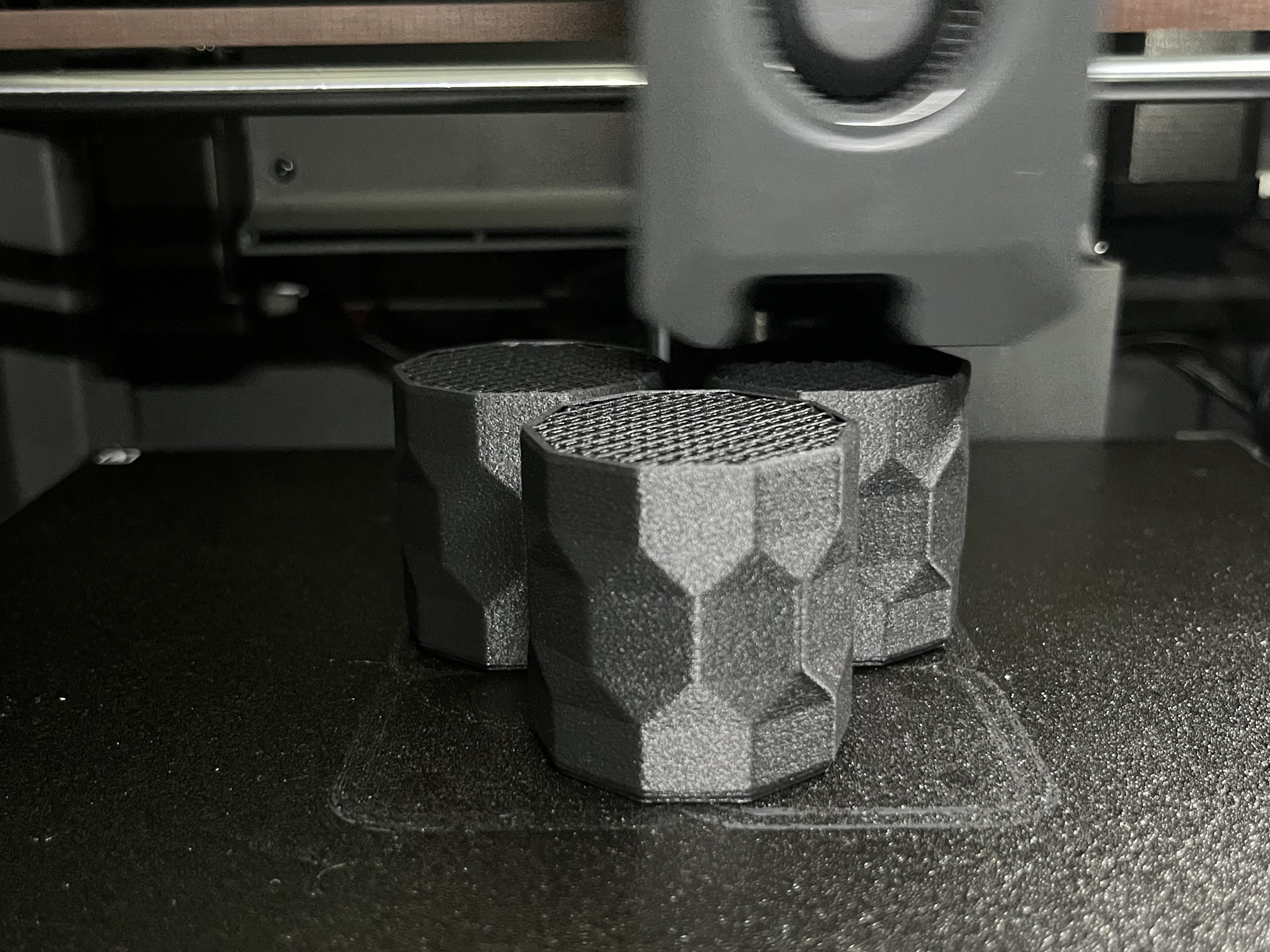

| PA6-GF | PA6 + skleněná vlákna | Vyšší tuhost než čistý PA6, méně abrazivní než CF | Konstrukční díly s nižšími nároky na trysku |
V nabídce českých e-shopů se nejčastěji setkáte s variantami PA6-CF, PA12-CF a CoPA. PA11 a PA66 jsou dostupné spíše od specializovaných výrobců jako Polymaker nebo Ultimaker. Na FilamentyBrno.cz najdete aktuálně dostupné varianty v kategorii PA filamentů — skladem máme varianty od SUNLU a ELEGOO.
PA6 vs PA12 — hlavní rozdíly
Volba mezi PA6 a PA12 je nejčastější rozhodnutí, které tiskaři řeší. Jde o zásadní kompromis mezi výkonem a snadností tisku.
PA6 — výkon na prvním místě
PA6 (polykaprolaktam) syntetizovaný z kaprolaktamu nabízí vyšší pevnost v tahu a tepelnou odolnost než PA12, ale za cenu výrazně vyšší hygroskopicity — absorbuje až 3 % své hmotnosti vlhkostí. To komplikuje skladování i tisk: PA6 dokáže přijmout škodlivé množství vlhkosti za pouhé 2–4 hodiny v normálním prostředí. Kompozit PA6-CF (s karbonovou výztuží) přidává tuhost a otěruvzdornost, ale zvyšuje nároky na trysku i komoru. PA6 je zpravidla vhodný pro tiskárny s uzavřenou komorou — u větších dílů je komora téměř nezbytná.
PA12 — spolehlivost a rozměrová stálost
PA12 (nylon 12) má delší molekulární řetězce, díky nimž absorbuje vlhkost přibližně 10× méně než PA6 (pouze ~0,25–0,5 %). Díky tomu je rozměrově stabilnější, tiskne s menším warpingem a nevyžaduje tak přísné sušení. HDT PA12 se zpravidla pohybuje kolem 155–175 °C — méně než PA6, ale dostatečné pro většinu technických aplikací. PA12-CF (s karbonovou výztuží 15 %) přidává tuhost při zachování nízké hygroskopicity — pro přesné díly bez extrémní tepelné zátěže jde o praktičtější volbu než PA6-CF.
PAHT — vysokoteplotní nylon
PAHT-CF (High Temperature PA s karbonovou výztuží) je speciální třída polyamidu s HDT zpravidla kolem 190–200 °C. Jde o nejnáročnější variantu z hlediska tisku — vyžaduje uzavřenou komoru a teploty trysky 260–290 °C. Kompenzuje to schopností pracovat v prostředí motorových krytů, výfukových přípravků a průmyslových zařízení s trvalými provozními teplotami výrazně nad 100 °C.
Mechanické a tepelné vlastnosti PA filamentů
Nylon vyniká kombinací vlastností, která u jiných FDM materiálů není dostupná najednou — vysoká pevnost v tahu, houževnatost, otěruvzdornost a tepelná odolnost. Přehled orientačních hodnot typických pro jednotlivé varianty (přesné hodnoty se liší dle výrobce a podmínek tisku):
| Vlastnost | PA6-CF | PAHT-CF | PA12-CF | PETG (srovnání) |
|---|---|---|---|---|
| Tahová pevnost (X-Y) | ~110 MPa | ~90 MPa | ~60–80 MPa | ~40 MPa |
| HDT (0,45 MPa) | 200–210 °C | 190–200 °C | ~160 °C | ~73 °C |
| Ohybový modul | ~8 000–9 000 MPa | ~4 000–5 000 MPa | ~3 000–4 000 MPa | ~2 000 MPa |
| Hustota | ~1,10–1,15 g/cm³ | ~1,05–1,10 g/cm³ | ~1,05–1,10 g/cm³ | ~1,27 g/cm³ |
| Teplota trysky | 260–290 °C | 260–290 °C | 250–280 °C | 220–260 °C |
Orientační hodnoty typické pro FDM tisk při 100% výplni — přesné hodnoty se liší dle výrobce, podmínek tisku a osy měření. Vždy ověřte TDS konkrétního produktu. Srovnání pevnosti FDM vs. vstřikování viz studie NCBI PMC7041383.
Zásadní výhoda nylonu oproti ABS, ASA nebo PC: nylon má přirozeně nízký součinitel tření a samomazné vlastnosti díky amidové skupině v řetězci. To z něj dělá ideální materiál pro kluzná ložiska a ozubená kola, která nebudete mazat. Kompozity PA-CF s karbonovou výztuží otěruvzdornost dále zlepšují — a zároveň snižují hmotnost dílu oproti kovovým alternativám.
Nastavení tiskárny pro PA (nylon)
Nylon patří mezi technicky nejnáročnější FDM materiály. Níže jsou orientační hodnoty jako výchozí bod — vždy ověřte TDS konkrétního produktu a proveďte kalibraci na vaší tiskárně.
| Parametr | PA6 / PA6-CF | PAHT-CF | PA12 / PA12-CF |
|---|---|---|---|
| Tryska | 260–290 °C | 260–290 °C | 230–270 °C |
| Podložka | 70–100 °C | 80–100 °C | 60–90 °C |
| Rychlost tisku | 40–80 mm/s | 40–80 mm/s | 50–100 mm/s |
| Tisk. povrch | PEI + lepidlo / garolit | PEI + lepidlo | PEI + lepidlo / garolit |
| Retrakce (direct) | 0,8–1,2 mm / 30–40 mm/s | 0,8–1,2 mm / 30–40 mm/s | 1,0–2,0 mm |
| Chlazení | vypnuto / do 20 % | vypnuto | vypnuto / do 30 % |
| Uzavřená komora | pro střední a větší díly prakticky nezbytná | pro střední a větší díly prakticky nezbytná | doporučená |
💡 Tip tiskaře z FilamentyBrno — podložka pro nylon
Pro velké ploché nylonové díly zpravidla funguje hladká PEI deska s tenkou vrstvou PVA lepidla lépe než texturovaná PEI bez lepidla. Zkušenosti z Bambu a Prusa fóra ukazují, že textured deska nylon při chladnutí rohů snáze odděluje. Alternativa bez lepidla: garolit (G10/G11) — nylon na něj přilne přirozeně.
⚠️ Pozor na trysku pro CF varianty
Karbonová vlákna v PA-CF jsou abrazivní. Mosazná tryska se již po několika desítkách hodin tisku PA-CF může výrazně opotřebit — průměr roste a dimenzní přesnost padá. Pro PA-CF varianty zpravidla používejte tvrzenou ocel nebo nerez. Čistý PA6 nebo PA12 bez CF výztuže mosaznou trysku nevyžaduje. Doporučená velikost trysky pro PA6-CF a PAHT-CF je minimálně 0,4 mm, ideálně 0,6 mm. Dlouhodobý tisk CF filamentů může také urychlit opotřebení podávacích kol extruderu — sledujte případné prokluzy podávání.
Jaký nylon podle tiskárny
Výběr vhodné PA varianty závisí zásadně na dvou parametrech vaší tiskárny: maximální teplotě hotendu a přítomnosti uzavřené komory.
Tiskárny bez uzavřené komory
Na tiskárnách bez uzavřené komory lze tisknout PA12, CoPA nebo varianty označované jako „Easy PA" — tyto materiály mají nižší hygroskopicitu a menší tendenci k deformaci při chladnutí. PA6-CF bez komory u dílů větších než přibližně 60×60 mm zpravidla vede k warpingu. Pomůže alespoň improvizovaný kryt z kartónu nebo fólie kolem tiskárny — i ta výrazně snižuje odvod tepla od výtisku.
Tiskárny s uzavřenou komorou
Uzavřená komora je pro PA6-CF a PAHT-CF téměř nezbytná. Ideální teplota uvnitř komory při tisku nylonu je 45–55 °C — při nižší teplotě se velké díly stále mohou deformovat. Většina moderních uzavřených tiskáren s hotendem nad 280 °C (např. Bambu P1S, X1C, Elegoo Centauri Carbon nebo Voron) zvládá PA6-CF a PAHT-CF spolehlivě se standardními profily.
Požadavky na hotend
PA6-CF a PAHT-CF vyžadují hotend schopný dosáhnout alespoň 270–280 °C. Tiskárny s hotendem omezeným na 250 °C tyto varianty tisknout nemohou — lze u nich použít pouze PA12 nebo CoPA, jejichž teplota trysky začíná zpravidla na 230–250 °C. Před nákupem PA filamenty zkontrolujte maximální teplotu hotendu ve specifikaci vaší tiskárny.
Multi-material systémy (AMS, MMU)
Tisk nylonu přes multi-material systémy (např. AMS v Bambu Lab tiskárnách) je možný, ale náročnější. Samotné AMS filament nevysušuje a nylon může absorbovat vlhkost v podávacích trubičkách. Pro spolehlivý tisk nylonu je zpravidla lepší tisknout filament přímo ze sušičky mimo AMS.
Jak vyladit PA tisk za 30 minut
Praktický postup ladění pro první úspěšný PA výtisk — od přípravy filamentu po první vrstvu.
- Sušení (krok 1 — základ všeho): PA6-CF sušte minimálně 12 hodin při 80–90 °C před tiskem. PA12-CF stačí zpravidla 6–8 hodin při 80 °C. Bez sušení zbývající kroky nemají smysl — mokrý nylon tiskne s prskáním a bublinkovou strukturou povrchu.
- Příprava podložky (krok 2): Na hladkou PEI nebo texturovanou PEI desku naneste tenkou rovnoměrnou vrstvu PVA lepidla (Kores tyčinka). Zahřejte podložku na cílovou teplotu dle varianty a nechte ji stabilizovat 5–10 minut před tiskem.
- Nastavení sliceru (krok 3): Zapněte brim 5–8 mm pro díly větší než 50×50 mm. Retrakci nastavte na 0,8–1,2 mm při 30–40 mm/s (direct drive). Chlazení vypněte nebo nechte do 20 %.
- Tisk přímo ze sušičky (krok 4): Ideálně tiskněte nylon přímo ze zapnuté sušičky-dry boxu. Nylon začíná znovu absorbovat vlhkost ihned po vyjmutí ze sušičky — u vícehodinových tisků to má měřitelný dopad na kvalitu vrstev.
💡 Tip tiskaře z FilamentyBrno — PA6 potřebuje 12–24 hodin sušení, ne 6
Na rozdíl od PA12, kde zpravidla stačí 6–8 hodin při 80 °C, PA6 díky výrazně vyšší hygroskopicitě (absorpce až 3 % hmotnosti) potřebuje 12–24 hodin při 80–90 °C. Uživatelé fór opakovaně reportují selhání po sušení PA6 pouze 9 hodin při 65 °C — teplota i čas byly příliš nízké.
Jak správně tisknout nylon — 5 kroků
- Vysuš filament — 12–24 h při 80–90 °C
- Zahřej podložku — PEI s PVA lepidlem
- Uzavři komoru — cílová teplota 45–55 °C uvnitř
- Omez chlazení — 0–20 % ventilátoru
- Uskladni filament — vzduchotěsně s vysoušečem
Sušení a skladování PA (nylon) filamentu
Žádný jiný běžný FDM materiál nevyžaduje tak důslednou péči o vlhkost jako nylon. Správné sušení a skladování rozhoduje o výsledné kvalitě tisku.
Jak poznám mokrý vs. suchý nylon?
Suchý PA tiskne hladce s mírně lesklým povrchem a bez zvuků. Mokrý filament prská a syčí u trysky, povrch výtisku je matný a bublinkový a mezivrstevní adheze je výrazně slabší. Pokud při tisku slyšíte praskání nebo prskání — okamžitě zastavte, vyjměte cívku a sušte 12–24 hodin při 80 °C.

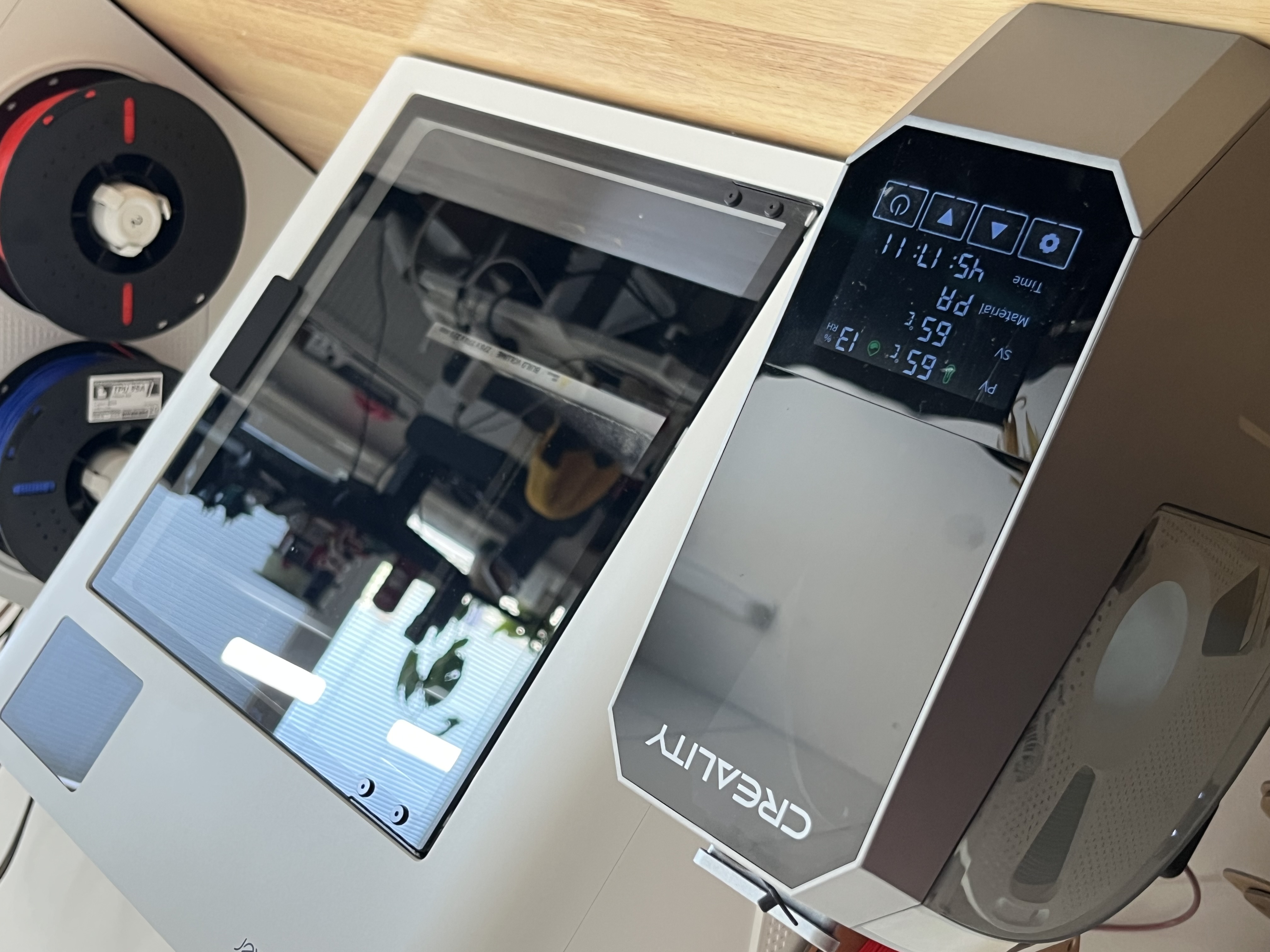

Doporučené parametry sušení
- PA6 / PA6-CF: 80–90 °C po dobu 12–24 hodin, nebo přibližně 110 °C po 4 hodiny
- PAHT-CF: 80 °C po dobu 8–12 hodin (dle TDS výrobce)
- PA12 / PA12-CF: 80 °C po dobu 6–8 hodin (nižší hygroskopicita PA12)
Jak dlouho vydrží nylon mimo sušičku?
PA6 začíná absorbovat škodlivé množství vlhkosti již za 2–4 hodiny v prostředí s relativní vlhkostí nad 50 %. PA12 je výrazně tolerantnější — v suchém prostředí vydrží bez problémů i přes víkend. Praktické pravidlo: pokud cívka PA6 leží otevřená déle než 1–2 hodiny, před dalším tiskem krátce dosušte.
💡 Tip tiskaře z FilamentyBrno — nylon nasaje vlhkost i přes vakuový sáček
I vakuově balený nylon může během delšího skladování postupně absorbovat vlhkost. Každá cívka, která leží ve skladu déle než 2–3 týdny, zpravidla vyžaduje opětovné sušení před tiskem. Kupujte raději v menším množství a tiskněte čerstvě.
Tipy v tomto článku vycházejí z provozních zkušeností tiskařské komunity a nemusí platit stejnou měrou pro všechny značky filamentů.
Jak skladovat nylon?
Otevřenou cívku nylonu skladujte ve vzduchotěsném sáčku nebo kontejneru s aktivním vysoušečem (silikagelové sáčky nebo molekulární síto) při vlhkosti pod 20 % RH. I vakuově balený nylon může za měsíc přijmout měřitelné množství vlhkosti — po každém delším skladování sušte znovu. Pro tiskové farmy s pravidelným tiskem nylonu je investice do dry boxu s vytápěním (60–70 °C) řešením, které eliminuje opakované sušení. Sušičky a dry boxy najdete v naší nabídce příslušenství.
PA vs. PC, ABS, ASA a PETG — kdy který materiál?
PA (nylon) není automaticky nejlepší volbou — záleží na konkrétním použití a vybavení vaší tiskárny.
| Kritérium | PA | PC | ABS/ASA | PETG |
|---|---|---|---|---|
| Otěruvzdornost | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐ |
| Tepelná odolnost (HDT) | 160–210 °C (CF) | 110–130 °C | ~95–105 °C | ~73 °C |
| Chemická odolnost (oleje) | výborná | střední | dobrá | dobrá |
| Náročnost tisku | velmi vysoká | vysoká | střední | nízká |
| Samomaznost (tření) | výborná | střední | střední | střední |
Nylon vs PETG: PETG je snazší na tisk, levnější a pro díly bez tepelné zátěže nad 70 °C zpravidla dostačující. Podrobné srovnání viz sekci PA vs PETG níže.
Nylon vs ABS/ASA: ABS a ASA jsou snazší na tisk a levnější — pro díly bez extrémního mechanického namáhání praktičtější volba. ASA navíc nabízí UV odolnost pro venkovní použití, kterou nylon postrádá.
Nylon vs PC: PC nabízí vyšší tepelnou odolnost a průhlednost, ale nemá samomazné vlastnosti nylonu. Pro ozubená kola a díly s třením je nylon zpravidla lepší, pro kryty a transparentní díly PC.
Srovnání PA se základními FDM materiály
| Vlastnost | PLA | PETG | ABS | PA (nylon) |
|---|---|---|---|---|
| Pevnost | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Houževnatost | ⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Tepelná odolnost | ⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Náročnost tisku | ⭐ | ⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Citlivost na vlhkost | ⭐ | ⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ |
Hvězdičky = relativní srovnání v kontextu běžných FDM materiálů. U náročnosti tisku a citlivosti na vlhkost platí: více hvězdiček = náročnější / citlivější.
PA vs PETG — kdy se vyplatí připlatit za nylon?
PETG je jednodušší, levnější a zvládne většinu funkčních dílů. Nylon se vyplatí, kdy PETG naráží na své limity.
| Kritérium | PETG | PA (nylon) |
|---|---|---|
| Pevnost v tahu (orientačně) | ~40 MPa | ~60–110 MPa (dle varianty) |
| Tepelná odolnost (HDT) | ~73 °C | 160–210 °C (CF varianty) |
| Odolnost proti únavě materiálu | střední | výborná |
| Samomaznost (tření) | žádná | výborná |
| Odolnost vůči olejům | dobrá | výborná |
| Náročnost tisku | nízká | velmi vysoká |
| Cena filamentu | nižší | výrazně vyšší |
Zvolte PETG, pokud díl nepřesáhne 70 °C, nevyžaduje otěruvzdornost ani samomazné vlastnosti. Pro kryty, držáky a prototypy je PETG jednodušší a levnější volbou.
Zvolte PA (nylon), pokud díl pracuje jako ozubené kolo, ložisko nebo kloub bez mazání, je vystaven teplotám nad 100 °C nebo jde o průmyslový přípravek s opakovaným mechanickým cyklováním.
Nylon se uplatní tam, kde ostatní FDM materiály selhávají pod trvalým mechanickým zatížením nebo v agresivním prostředí.

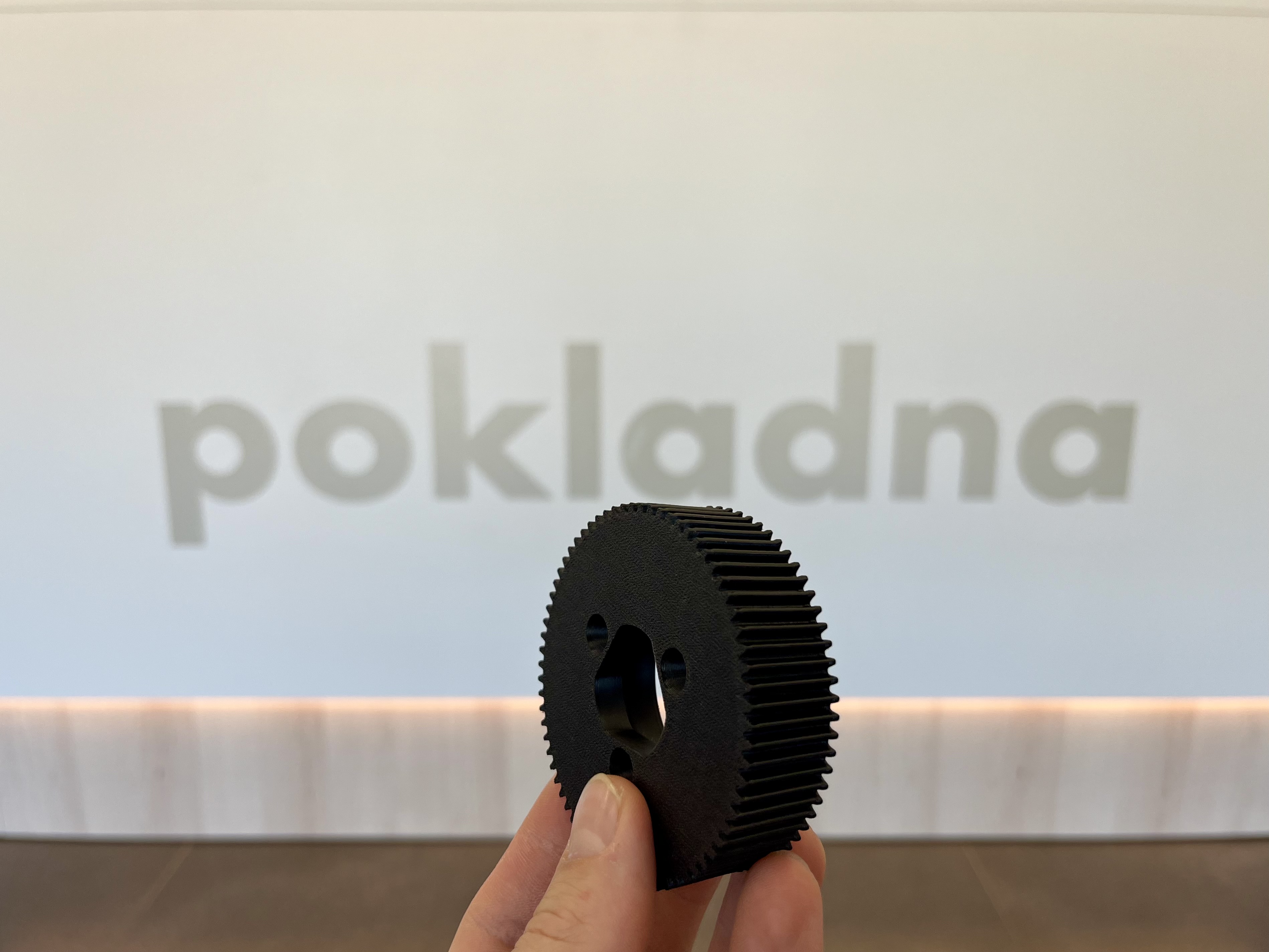

Ozubená kola, ložiska a pohyblivé díly

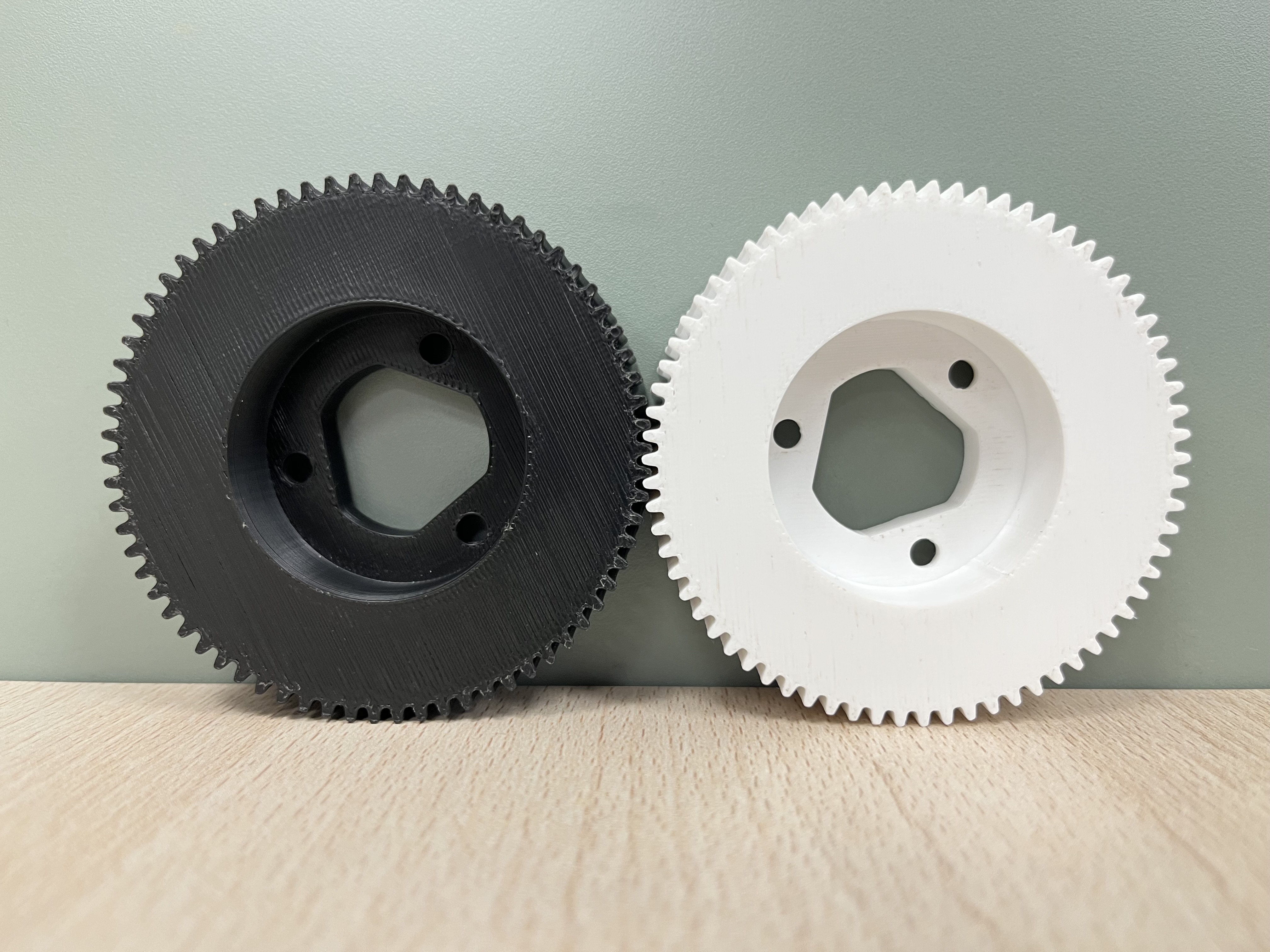

PA je standardem pro ozubená kola a pastorky v R/C modelech, 3D tiskárnách a průmyslových zařízeních. Samomazné vlastnosti umožňují provoz bez přídavného maziva. Pro maximální životnost soukolí platí důležité pravidlo: obě ozubená kola by neměla být ze stejného materiálu. Soukolí PA + PA se vzájemně rychleji opotřebuje kvůli stejnému součiniteli tření. Osvědčená kombinace je nylon (PA, měkčí a samomazný) jako jedno kolo a polykarbonát (PC) nebo POM jako protiběžné kolo — tvrdší materiál přebírá opotřebení a chrání nylonové kolo.
Nylon pro drony a robotiku
PA6-CF kombinuje nízkou hmotnost (~1,12 g/cm³) s vysokou tuhostí (ohybový modul ~8 500 MPa) — ve vybraných aplikacích nabízí velmi vysoký poměr pevnosti k hmotnosti. Rámové díly dronů, motorové držáky, přítlačné páky robotických ramen. Výzkum publikovaný v NCBI (PMC11478762) ukazuje, že postupnou změnou hustoty výplně (od husté u povrchu po řídkou uvnitř) lze výrazně omezit deformaci PA6 výtisků při chladnutí — míru zkroucení se podařilo snížit z 72 % na 3,4 %.
Nylon pro RC modely
Nylon je oblíbeným materiálem v komunitě RC modelářů pro jeho kombinaci pevnosti, houževnatosti a nízké hmotnosti. Karoserie, závěsy kol, spojovací díly — všude tam, kde díl musí absorbovat nárazy bez prasknutí. PA12 je pro RC modely zpravidla praktičtější než PA6 díky nižší hygroskopicitě a snadnějšímu tisku.
Průmyslové přípravky a automotive
PAHT-CF s HDT kolem 190–200 °C je vhodný pro aplikace s vysokou tepelnou zátěží — prostředí blízko motorů, kryty LED osvětlení s vysokým výkonem, průmyslové přípravky v troubách a fixátory pro lamináty vytvrzované při vyšších teplotách. Nylon na rozdíl od PC nebo ABS navíc odolává kontaktu s mazacími oleji a benzínem.
Kde PA nylon vhodný není
Dekorativní tisky a figurky — PA je zbytečně nákladný na přípravu i materiál. Trvalý kontakt s vodou: nylon absorbuje vlhkost i po vytištění, což mění rozměry a mechanické vlastnosti — pro vodní prostředí zvažte PETG nebo PP. Tisk bez vybavení: bez sušičky a komory je PA6 pro větší díly zpravidla frustrující materiál.
Nejčastější problémy při tisku PA a jejich řešení
⚠️ 5 nejčastějších chyb při tisku nylonu
- Tisk z navlhlého filamentu — prskání, bubliny, slabé vrstvy
- Otevřená tisková komora — warping u středních a větších dílů
- Nízká teplota podložky — díl se oddělí při chladnutí rohů
- Příliš silné chlazení — špatná mezivrstevní adheze, praskání
- Nevhodný povrch podložky — mosazná tryska pro PA-CF, hladká PEI bez lepidla
Problém 1: Warping (odlepování rohů)
Příčina: Smrštění PA6 je výrazně vyšší než u PETG nebo ABS. Bez uzavřené komory nebo při nedostatečné adhezi podložky se rohy dílů zpravidla odlepují.
Řešení: Uzavřená komora (teplota 45–50 °C uvnitř), hladká PEI s PVA lepidlem nebo garolit, brim 5–8 mm. Vyšší infill zvyšuje vnitřní napětí — u problematických dílů zkoušejte infill snížit na 30–40 %.
💡 Tip tiskaře z FilamentyBrno — brim zachrání velký díl
Nylon se smršťuje výrazně více než PETG nebo ABS. Brim 5–8 mm je prakticky standardem pro PA díly větší než 50×50 mm — počítejte s ním u každého funkčního dílu jako s výchozím pravidlem. Po vychladnutí se brim z nylonu čistě odlamuje.
Problém 2: Praskání, prskání, bubliny na povrchu
Příčina: Mokrý filament. Vlhkost se při teplotách 260+ °C přeměňuje v páru a mechanicky narušuje taveninu.
Řešení: Sušte filament dle doporučení pro danou variantu (viz sekce Sušení výše). Po sušení tiskněte co nejdříve, ideálně přímo ze sušičky.
Problém 3: Ucpání trysky
Příčina: Agresivní retrakce u CF variant — vlákna se mohou zlomit a zanést chladnou zónu hotendu. Příliš nízká teplota trysky způsobuje nedostatečný průtok.
Řešení: Retrakce 0,8–1,2 mm při 30–40 mm/s (direct drive). Teplota trysky v horní části doporučeného rozsahu. Při delším pozastavení tisku udržujte trysku na teplotě alespoň 200 °C.
Problém 4: Slabá mezivrstevní adheze
Příčina: Kombinace mokrého filamentu a příliš nízkých teplot tisku. Nylon potřebuje vyšší teploty pro dobré svaření vrstev.
Řešení: Suchý filament + tryska v horní části rozsahu. Chlazení zcela vypnout — PA tvoří lepší vrstvy bez nuceného chlazení.
Ekologie a bezpečnost při tisku PA
Při FDM tisku PA při 260–290 °C dochází k uvolňování kaprolaktamových výparů a aerosolů. Pro pravidelný tisk nylonu v uzavřeném prostoru doporučujeme zajistit přiměřené větrání nebo použít tiskárnu s HEPA + aktivní uhlíkovou filtrací.
Karbonová vlákna v PA-CF při broušení nebo řezání výtisků tvoří jemný prach dráždící dýchací cesty — při opracování PA-CF dílů používejte respirátor třídy alespoň FFP2. Stejné opatření doporučujeme i u jiných CF kompozitů jako PETG-CF nebo ABS-CF.
Je PA-CF elektricky vodivý? Krátká karbonová vlákna ve FDM compositu zpravidla netvoří dostatečně propojené vodivé cesty — PA-CF z FDM tisku není považován za elektricky vodivý materiál pro konstrukční účely. Pokud potřebujete vodivost, existují speciální ESD varianty nylonu s kontinuálními vodivými přísadami.
Nylon filamenty skladem v Brně
| Pokud potřebujete | Zvolte |
|---|---|
| Nejjednodušší nylon pro začátek | PA12 nebo Easy PA |
| Nejvyšší pevnost a tepelnou odolnost | PA6-CF |
| Rozměrovou stabilitu a snadný tisk | CoPA nebo PA12-CF |
| Tepelnou odolnost nad 190 °C | PAHT-CF |
V naší prodejně na Řípské 2b, Brno-Slatina, máme aktuálně skladem PA filamenty od značek ELEGOO a SUNLU. Aktuální dostupnost a barvy viz kategorie PA filamentů.
| Varianta | Klíčová vlastnost | Ideální pro |
|---|---|---|
| PA6-CF (SUNLU) | ~110 MPa, HDT 200+ °C, 20 % CF | Ozubená kola, drony, průmyslové díly |
| PAHT-CF (ELEGOO) | HDT ~194 °C, ~90 MPa | Automotive, motory, vysokoteplotní díly |
| Easy PA (SUNLU) | Snadnější tisk, nižší warping | R/C modely, prototypy, začátečníci s PA |
Často kladené otázky o PA (nylon) filamentu
Co znamená PA v názvu filamentu?
PA je zkratka pro polyamid — rodinu syntetických polymerů, hovorově nazývaných nylon. Číslo za PA (PA6, PA12) označuje počet atomů uhlíku v monomerní jednotce a ovlivňuje vlastnosti — PA6 je pevnější a tepelně odolnější, PA12 snadněji tisknutelný.
Jaký je rozdíl mezi PA6-CF a PA12-CF?
PA6-CF nabízí zpravidla vyšší pevnost (~110 MPa) a tepelnou odolnost (HDT 200+ °C), ale absorbuje vlhkost až 10× intenzivněji než PA12-CF. PA12-CF je rozměrově stabilnější, snadněji se tiskne a lépe snáší skladování bez pravidelného sušení. Pro přesné díly s méně extrémní tepelnou zátěží je PA12-CF praktičtější volbou.
Jak dlouho vydrží nylon mimo sušičku?
PA6 začíná absorbovat problematické množství vlhkosti již za 2–4 hodiny v prostředí nad 50% RH. PA12 je výrazně tolerantnější — v suchém prostředí vydrží otevřená cívka bez problémů i přes víkend. Po každém delším přerušení tisku doporučujeme cívku PA6 krátce dosušit.
Je PA-CF elektricky vodivý?
Zpravidla ne — krátká karbonová vlákna ve FDM compositu netvoří dostatečně propojené vodivé cesty. PA-CF z FDM tisku se pro konstrukční vodivé aplikace nepovažuje za vodivý materiál. Pro ESD aplikace existují speciální varianty nylonu s kontinuálními vodivými přísadami.
Je nylon pevnější než PETG?
Ano, výrazně. PA6-CF dosahuje tahové pevnosti kolem 110 MPa, zatímco standardní PETG se pohybuje kolem 40 MPa — více než dvojnásobný rozdíl. Nylon ale zároveň vyžaduje výrazně náročnější přípravu tisku. Pokud díl nevyžaduje pevnost nad 50 MPa ani tepelnou odolnost nad 70 °C, PETG zpravidla postačí.
Mohlo by vás zajímat
- PC (polykarbonát) filamenty — pro maximální tepelnou odolnost
- ABS filamenty — snazší tisk, dobrá tepelná odolnost; ABS ELEGOO a ABS SUNLU skladem
- ASA filamenty — venkovní použití s UV odolností; ASA ELEGOO a ASA SUNLU skladem
- PETG filamenty — pro funkční díly bez extrémní zátěže; PETG ELEGOO, PETG SUNLU a PETG ABAFLEX skladem
- TPU filamenty — flexibilní materiál; TPU ELEGOO a TPU SUNLU skladem
- PP (polypropylen) filamenty — chemická odolnost, nízká hmotnost
- PLA filamenty — pro prototypy; PLA ELEGOO, PLA SUNLU a PLA ABAFLEX skladem
- Resin — pro SLA/DLP tisk s vysokým detailem
- Všechny ELEGOO filamenty skladem
- Všechny SUNLU filamenty skladem
- Poradna FilamentyBrno.cz — průvodci výběrem materiálů
Kde koupit PA (nylon) filament
PA filamenty skladem v Brně expedujeme nejpozději následující pracovní den — osobní odběr na Řípské 2b, Brno-Slatina Po–Pá 7:00–15:30, doprava zdarma od 999 Kč. Pro příslušenství pro tisk nylonu (sušičky, trysky) navštivte naši nabídku příslušenství.
Pro firmy a školy
Jste firma nebo škola? Registrujte se do B2B programu filamentybrno.cz a získejte velkoobchodní ceny a osobní účet pro fakturaci na firmu. Na naší tiskové farmě v Brně-Slatině tiskneme na zakázku i z technických materiálů včetně PA-CF. V registračním formuláři stačí přepnout na záložku „Velkoobchodní zákazník" (pro zákazníky na IČO) — zbytek vyplníte stejně jako u běžné registrace.
→ Registrace (záložka „Velkoobchodní zákazník")
